AV -link AV -150MINI -T je naprava, zasnovana za video in avdio prenos na frekvenci 5.8GHz. Uporablja se v sistemih CCTV za prenos videa iz CCTV kamere do DVR -jev, matrice in monitorjev. Brezžične naprave omogočajo razširitev obstoječih instalacij na mestih, kjer so tehnični pogoji težki . Naprava ima vgrajene antene z razdaljo radijskega prenosa do 1500 m.
Uporablja se za montažo znotraj ali zunaj stavbe. Majhna velikost in priročen nosilec zagotavljata nemoteč izgled ter malo prostora za namestitev. To je kot nalašč za prenos avdio - video signala med stavbami, ki ležijo blizu drug druge in znotraj športnih ali proizvodnih hal .
Lahko se uporablja za prenos videa v industrijski avtomatizaciji in kontrolnih sistemih, multimedijskih avdio-video napravah. Druga uporaba so mobilni video nadzorni sistemi, ki se uporabljajo pri gradnji stavb in pri množičnih prireditvah, kjer ni mogoče uporabiti kablov in je lokacija spremenljiva. AV -150MINI-T je ekonomična naprava, enostaven za namestitev, priključitev in tuning .
Brezžični prenosni sistem ima 7 neodvisnih radijskih postaj, namenjenih za pošiljanje videa iz 7 neodvisnih virov . Zaradi digitalnega frekvenčnega nadzora lahko enostavno spremenite radijskihe postaje z DIP - stikalom. Vsak komplet serije MINI oddaja en video in avdio kanal.
Video priključek v oddajniku in sprejemniku imata univerzalen priključek sposoben povezati Koaksialni ali UTP kabel , ki omogoča namestitev. Vhod / izhod za koaksialni kabel ima posebne sponke, tako da vam ni treba uporabljati BNC priključkov, zaščiten je pred korozijo in mehanskimi poškodbami . Vhod / izhod za UTP sukani par ima video transformator s filtrom , namenjenim , za visoko kakovost videa pri uporabi dolgih kablov .
Brezžični sprejemniki in oddajniki so pogosto nameščeni zunaj, zato so izpostavljeni strelam in vandalizmu . AV -150MINI-T ima prenapetostno zaščito za audio-video linijo in napajanje zasnovano za zaščito pred strelami, elektrostatično prenapetostjo in vandalizmom.
Naprava ima testni izhod s priključkom BNC, ki omogoča priključitev kamer ali monitorjev.

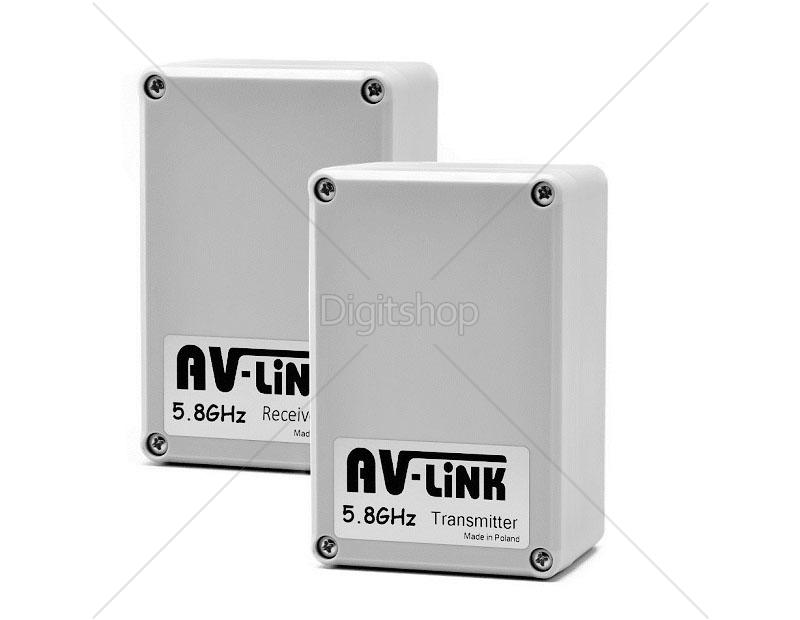

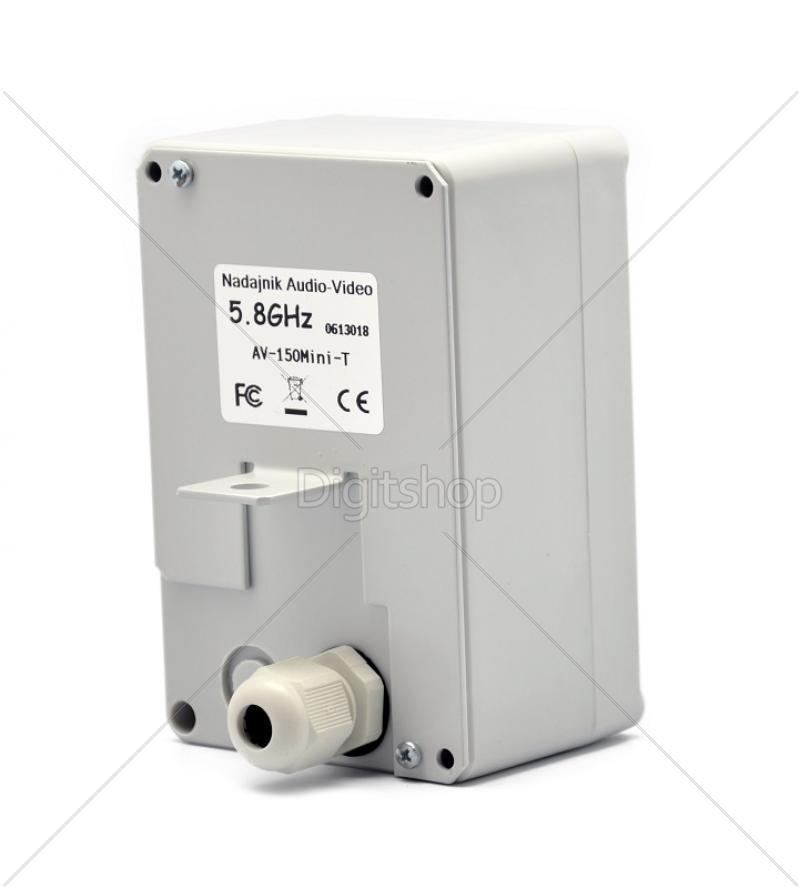

Set je sestavljen iz oddajnika , sprejemnika , IP65 hermetično zaprtega ohišja, nosilca.
Tehnične lastnosti:
- Video kanali: Koaksialni kabel: 1 x 75 Ohm
Sukani par: 1 x 100 Ohm
- Avdio kanal: 1 x 2Vp-p
- Radijski kanali: 1. kanal: 5470MHz
2. kanal: 5760MHz
3. kanal: 5780MHz
4. kanal: 5800MHz
5. kanal: 5820MHz
6. kanal: 5840MHz
7. kanal: 5860MHz
- Antena: Usmerjena, pasivno
- Občutljivost sprejemnika: -85dB
- Moč oddajnika: 25mW, 14dBm
- Video odstopanje (pri 10 kHz signalu): 4MHz
- Regulacijo frekvence: Synteza PLL
- Temperatura delovanja: -20 ° C ~ 40 ° C
- Hermetična razred: IP65
- A/V modulacija: FM
- Frekvenčni razpon video signala: 50Hz ~ 5.5MHz
- Frekvenčno območje avdio signala: 50Hz ~ 20kHz
- Moč: 9 ~ 13.5VDC
- Trenutna poraba: Oddajnik: 300mA @ 12V
Sprejemnik: 120mA @ 12V

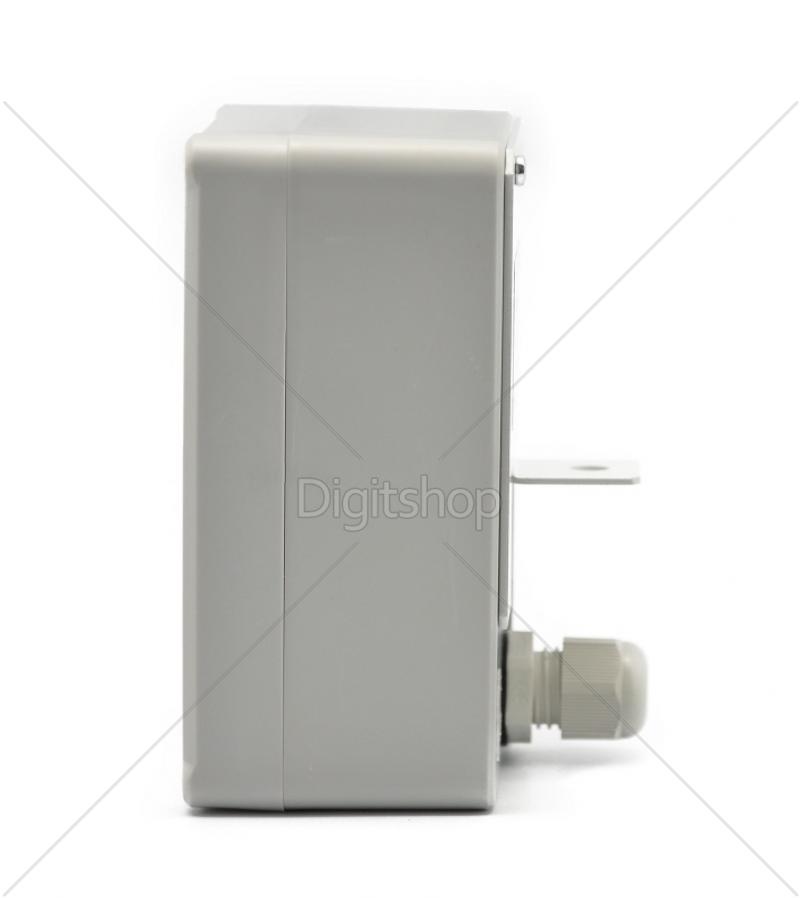

- Nosilec: stena, nastavljivo
